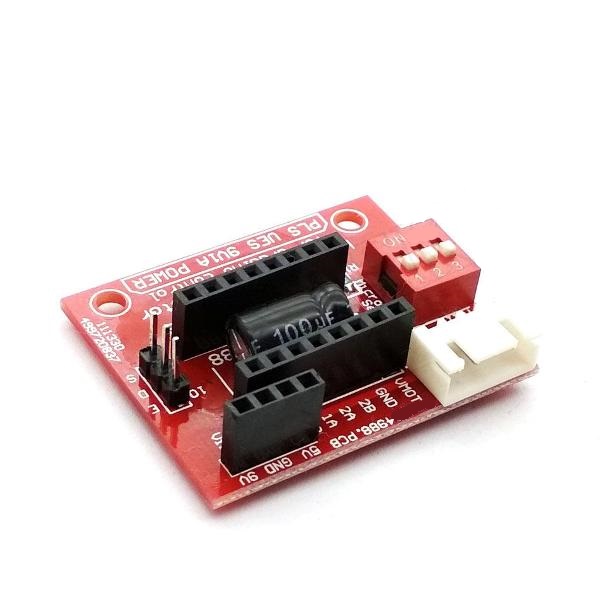

Módulo Expansão p/ Motor Passo-Passo - A4988 - DRV8825

§·especificações

Características

1. É possível utilizar os drivers A4988 ou DRV8825; preste atenção à orientação ao inseri-los, caso contrário, o driver pode queimar. 2. Todos os jumpers devem ser posicionados em ON para configurar 16 micropassos (4988) ou 32 micropassos (8825). 3. O conector Jm está ligado ao motor. 4. O conector Jv recebe a alimentação de 5V e 12V-24V. 5.º Os pinos E, S, D e G do conector Jc correspondem, respetivamente, aos sinais Enable, Step, Dir e GND. Aviso importante: Tenha atenção à orientação durante a instalação; caso contrário, o driver ou mesmo a motherboard podem ser danificados.
