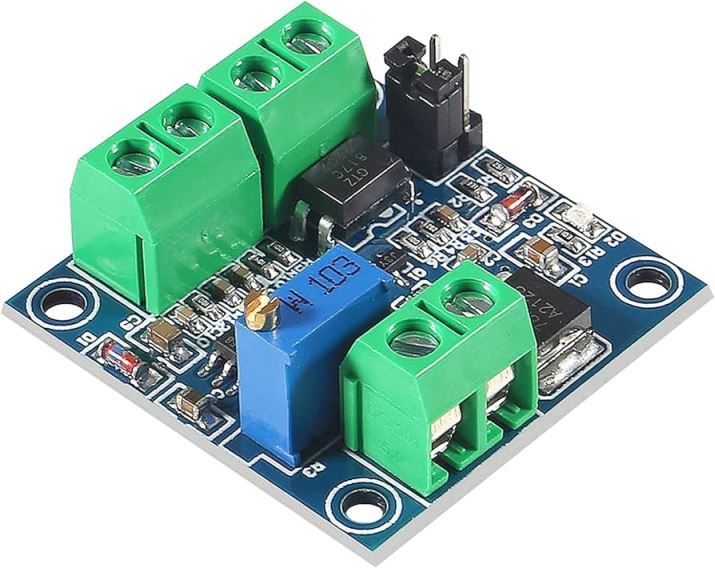

Módulo de comutação PWM de tensão (analógico) – CC: 12~30V

§·descrição

1. Saída de tensão analógica: a explicação seguinte refere-se a uma tensão de saída de 0-10 V. Se não existir sinal de entrada após o dispositivo ser ligado, a saída será de 0 V. A calibração pode ser realizada no primeiro acionamento. Aplique um ciclo de trabalho (duty cycle) de 50% e um sinal com uma amplitude de 3,3 V nos pinos DIN. A frequência deve estar entre 1 e 3 kHz. Utilize um multímetro para medir entre os terminais AO e GND. Ajuste o potenciómetro presente na placa até que o multímetro indique 5,40 V. Este procedimento ajusta a correspondência entre o sinal de impulsos e este módulo. A resolução deste módulo é de 0,1 V. A capacidade de corrente de saída é de 10 mA. No caso de a relação do ciclo de trabalho ser inversamente proporcional à tensão, pode assinalar as opções "PASO BAJO" (Low Pass) e "ACTIVO" (Active), bem como configurar os pinos de saída PWM no software MACH3. 2. Corrente de saída: aproximadamente 10 mA; método de montagem: 4 furos para parafusos M3. Porta:

§·especificações

Características

1. DIN+: sinal PWM positivo (ligar ao sinal PWM para cátodo comum; ligar ao terminal de sinal de 3,3 V para ânodo comum). 2. DIN -: sinal PWM negativo (ligar ao GND para cátodo comum; ligar ao sinal PWM para ânodo comum). 3. 12-30 V: alimentação positiva. 4. GND: terra da fonte de alimentação. 5. GND: terra da fonte de alimentação. Ligado ao terra da fonte de alimentação. 6. AO: porta de saída de tensão analógica (0-10 V). Conteúdo da embalagem: 1 módulo PLC analógico-digital Descrição: Fonte de alimentação: 12 V - 30 V Tensão: 0-10 V Gama de frequência de receção do sinal PWM: 1 kHz - 3 kHz Margem de erro: 5% Dimensões: 33,14 * 33,02 mm
