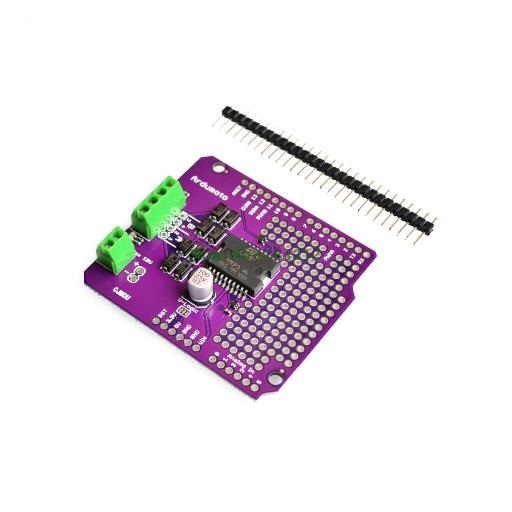

Módulo Controlador Motor p/ Uno e Mega - L298P

§·descrição

A nova versão deste shield suporta lógica de 3,3 V ou 5 V, tem uma ligação VIN separada e mais robusta, e a entrada PWM foi movida para o pino 3. Este é um shield de controlo de motores para Arduino capaz de controlar dois motores CC. Baseado na ponte H L298, o Ardumoto pode fornecer até 2 amperes por canal. A placa é alimentada pela mesma linha Vin da placa Arduino, inclui LEDs azuis e amarelos para indicar a direção ativa, e todas as linhas de acionamento possuem proteção por díodo contra força contra-eletromotriz (back EMF). O controlo do motor ligado a OUT1/2 é feito através da linha digital 12 (direção A) e da linha digital 3 (PWM A). O controlo do motor ligado a OUT3/4 é feito através da linha digital 13 (direção B) e da linha digital 11 (PWM B). Os terminais de parafuso e os conectores compatíveis estão listados abaixo. Não estão incluídos neste item (SKU); terá de adicioná-los ao carrinho separadamente. Esta placa controladora de motores partilha a mesma linha VIN com o Arduino; Possui LEDs integrados para indicar a direção e a velocidade de acionamento; Todas as saídas de acionamento contam com díodos de proteção contra força contra-eletromotriz; O Ardumoto é uma placa controladora de motores baseada nos chips de ponte H L298P; Pode controlar dois motores CC; O Ardumoto suporta correntes até 2 A por canal; Utilizado principalmente para acionar pequenos motores de corrente contínua; O Ardumoto permite controlar cargas de corrente elevada utilizando sinais de corrente baixa (a corrente do motor pode ser acionada diretamente); Informações adicionais.
