Módulo Alimentação Step-Down AC230V / DC5V

§·descrição

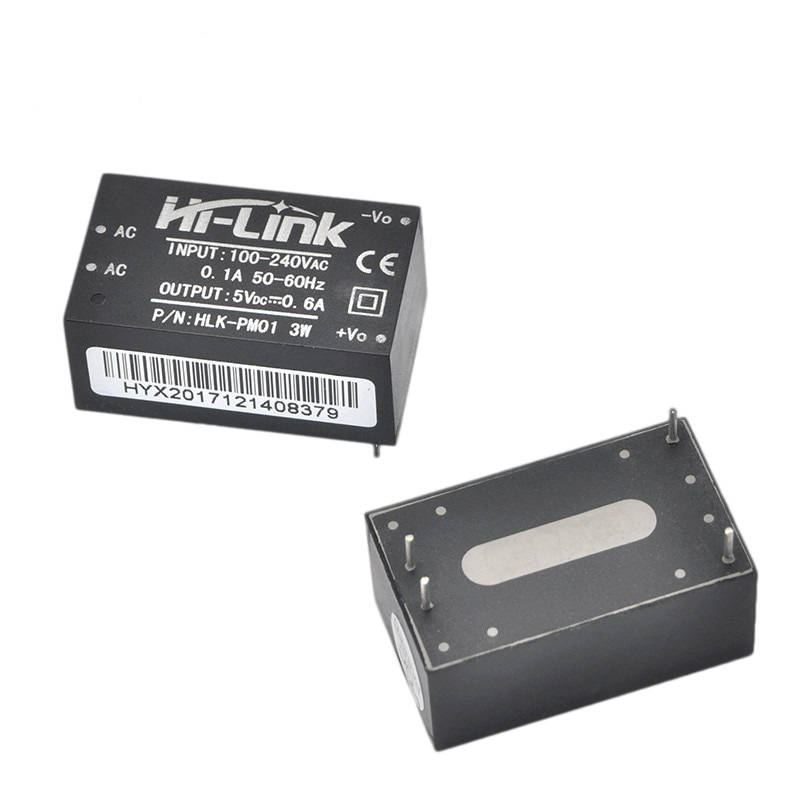

Módulo HLK-PM01 Tensão entrada: 100-100V AC Corrente máxima de entrada: 0,2A Proteção de sobrecorrente de saída Tensão saída: 5V DC Corrente máx de saída: 600 mA Dimensões: 34 x 20 x 15 mm

§·especificações

Características

Características de entrada (teste) à temperatura ambiente. -Tensão nominal de entrada: 100-100. VAC -Gama de tensão de entrada: 90-90. VAC -Corrente máxima de entrada: 0,2 a ou menos. -Entrada de corrente de surto; 10 ou menos a. -Tensão máxima de entrada: 270 ou menos VAc -Arranque suave de entrada: 50 ou menos MS -Baixa eficiência de tensão de entrada: Vin=110 vac, saída com 69 ou mais % -Tensão de entrada elevada: Vin = 220 VCA, saída com 70% ou mais -Fiabilidade a longo prazo: MTBF 100000 ou mais H. -Tensão nominal de saída em vazio: +5 +/-0,1 VDc -Tensão nominal de saída total: +5 +/-0,2 VDc A -Corrente máxima de saída a curto prazo: P 1000 ma -Corrente máxima de saída durante muito tempo: P 600 ma -Regulação de tensão: +/-0,2% -Regulação da carga: + / -0,5% -Ondulação e ruído de saída: (mvp-p) 50 ou menos. -Tensão nominal de entrada e carga de saída. Com osciloscópio de largura de banda de 20 MHZ. -Carregue e teste capacitâncias de 10uF e 0,1uF. O MV -Interruptor de ultrapassagem da máquina (Entrada nominal, saída e 10% de tensão de carga) 5 ou menos % VO. -Proteção de sobrecorrente de saída -Saída de carga máxima de 150-200% -Proteção contra curto-circuito de saída -Diretamente para a saída de curto-circuito normal, o curto-circuito regressa automaticamente ao trabalho normal após a remoção. Características de segurança: -O design do produto cumpre os requisitos de certificação de segurança UL e CE. -Segurança e compatibilidade eletromagnética -O projeto de entrada utiliza um dispositivo de segurança UL 0,5A; -A placa PCB feita de placas revestidas de cobre de dupla face tem uma classificação de incêndio 94-onde V0; -De acordo com as normas de segurança UL1012 EN60950, UL60950 -Tensão de isolamento I/p-o/P: 2500 vac -Resistência de isolamento I/P-O/P >100m ohms/500VDC 25 graus 70%RH -Condução e radiação de acordo com a EN55011, EN55022 (CISPR22) -Descarga electrostática IEC/EN 61000-4-2 Nível 4 8 kv / 15 kv -A imunidade à radiação RF IEC/EN 61000-4-3 pode ser encontrada na aplicação 4.3 Temperatura de projeto de segurança -À temperatura normal no nosso condensador de potência, o conversor principal, então a temperatura da superfície não excede os 90 graus; O maior -A temperatura máxima da superfície da caixa não excede os 60 graus;
