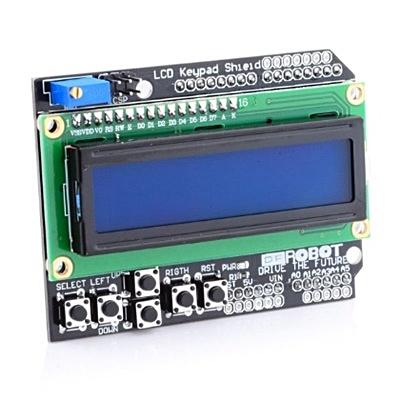

Display LCD1602 16x2 c/ Teclado p/ Funduino - Fundo Azul

§·descrição

Este expansor de teclado LCD (conector macho) para Arduino é composto por um visor LCD azul de 16x2 e seis botões de pressão momentâneos: esquerda, direita, selecionar, esquerda, cima, baixo, direita e reset. O expansor liga-se diretamente a uma placa Arduino Duemilanove, eliminando a necessidade de solda ou cablagem. Os pinos 5, 6, 7, 8 e 9 são utilizados como interfaces para o visor LCD.

§·especificações

Características

Características: • Visor LCD azul de 16x de fácil leitura • Contraste ajustável • Design laminado e fácil de expandir • Utiliza a interface LCD4Bit modificada Interface LCD4Bit modificada: Para preservar a porta SPI para utilização futura, os pinos de E/S digitais DB7-10, pino 11 e pino 12 utilizados na biblioteca LCD4Bit original foram movidos para DB4-7, pino 8 e pino 9, respetivamente. Teclado: O teclado é composto por cinco botões: SELECIONAR, ESQUERDA, CIMA, BAIXO e DIREITA, bem como um botão RESET. Para poupar o recurso do pino de E/S digital, a interface do teclado utiliza apenas um canal ADC. O valor da tecla é lido por um divisor de tensão com uma resistência de cinco fases. Quando uma tecla é pressionada, o ADC lê o valor da tensão através do divisor de tensão; o valor da tensão é então comparado com o valor limite de tensão armazenado numa matriz para identificar qual a tecla que foi pressionada. Especificações: Tensão de funcionamento: 5 VCC Dimensões: 80 x 58 x 22 mm Peso: 52 g
